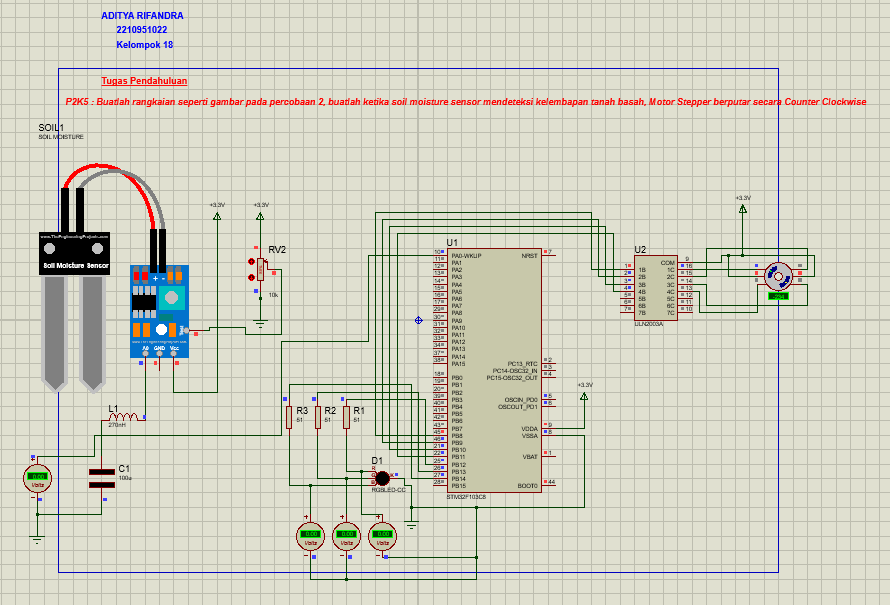

TP Modul 2 - Percobaan 2 Kondisi 5
\#include "stm32f1xx\_hal.h"
// Konfigurasi Hardware
\#define STEPPER\_PORT GPIOB
\#define IN1\_PIN GPIO\_PIN\_8
\#define IN2\_PIN GPIO\_PIN\_9
\#define IN3\_PIN GPIO\_PIN\_10
\#define IN4\_PIN GPIO\_PIN\_11
\#define LED\_RED\_PIN GPIO\_PIN\_12
\#define LED\_GREEN\_PIN GPIO\_PIN\_13
\#define LED\_BLUE\_PIN GPIO\_PIN\_14
\#define LED\_PORT GPIOB
// Mode Stepper
const uint16\_t STEP\_SEQ\_CW\[4] = {GPIO\_PIN\_8, GPIO\_PIN\_9, GPIO\_PIN\_11, GPIO\_PIN\_10}; // Clockwise (sesuaikan dengan wiring)
const uint16\_t STEP\_SEQ\_CCW\[4] = {GPIO\_PIN\_10, GPIO\_PIN\_11, GPIO\_PIN\_9, GPIO\_PIN\_8}; // Counter-Clockwise (sesuaikan dengan wiring)
ADC\_HandleTypeDef hadc1;
uint8\_t current\_mode = 0; // 0=Idle, 1=CCW
uint16\_t moisture\_threshold = 2000; // Sesuaikan nilai threshold ini
void SystemClock\_Config(void);
void MX\_GPIO\_Init(void);
void MX\_ADC1\_Init(void);
void RunStepper(const uint16\_t \*sequence, uint8\_t speed);
void Error\_Handler(void);
int main(void) {
HAL\_Init();
SystemClock\_Config();
MX\_GPIO\_Init();
MX\_ADC1\_Init();
```
while (1) {
// Baca sensor kelembapan tanah
HAL_ADC_Start(&hadc1);
if (HAL_ADC_PollForConversion(&hadc1, 10) == HAL_OK) {
uint16_t adc_val = HAL_ADC_GetValue(&hadc1);
// Tentukan mode berdasarkan kelembapan
if (adc_val > moisture_threshold) { // Tanah kering (nilai ADC tinggi)
current_mode = 0; // Idle
HAL_GPIO_WritePin(LED_PORT, LED_RED_PIN, GPIO_PIN_SET);
HAL_GPIO_WritePin(LED_PORT, LED_GREEN_PIN | LED_BLUE_PIN, GPIO_PIN_RESET);
} else { // Tanah basah (nilai ADC rendah)
current_mode = 1; // CCW
HAL_GPIO_WritePin(LED_PORT, LED_GREEN_PIN, GPIO_PIN_SET);
HAL_GPIO_WritePin(LED_PORT, LED_RED_PIN | LED_BLUE_PIN, GPIO_PIN_RESET);
}
}
// Eksekusi mode
switch (current_mode) {
case 1: // CCW saat tanah basah
RunStepper(STEP_SEQ_CCW, 10);
break;
default: // Idle saat tanah kering
HAL_Delay(100); // Beri sedikit jeda saat tidak bergerak
break;
}
}
```
}
void RunStepper(const uint16\_t \*sequence, uint8\_t speed) {
static uint8\_t step = 0;
HAL\_GPIO\_WritePin(STEPPER\_PORT, IN1\_PIN | IN2\_PIN | IN3\_PIN | IN4\_PIN, GPIO\_PIN\_RESET); // Reset semua pin
HAL\_GPIO\_WritePin(STEPPER\_PORT, sequence\[step], GPIO\_PIN\_SET);
step = (step + 1) % 4;
HAL\_Delay(speed);
}
void SystemClock\_Config(void) {
RCC\_OscInitTypeDef RCC\_OscInitStruct = {0};
RCC\_ClkInitTypeDef RCC\_ClkInitStruct = {0};
RCC\_PeriphCLKInitTypeDef PeriphClkInit = {0};
```
/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) {
Error_Handler();
}
/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK) {
Error_Handler();
}
PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_ADC;
PeriphClkInit.AdcClockSelection = RCC_ADCPCLK2_DIV6;
if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK) {
Error_Handler();
}
```
}
/\*\*
* @brief ADC1 Initialization Function
* @param None
* @retval None
\*/
void MX\_ADC1\_Init(void) {
ADC\_ChannelConfTypeDef sConfig = {0};
/\*\* Common config
\*/
hadc1.Instance = ADC1;
hadc1.Init.ScanConvMode = ADC\_SCAN\_DISABLE;
hadc1.Init.ContinuousConvMode = DISABLE;
hadc1.Init.DiscontinuousConvMode = DISABLE;
hadc1.Init.ExternalTrigConv = ADC\_SOFTWARE\_START;
hadc1.Init.DataAlign = ADC\_DATAALIGN\_RIGHT;
hadc1.Init.NbrOfConversion = 1;
if (HAL\_ADC\_Init(\&hadc1) != HAL\_OK) {
Error\_Handler();
}
/\*\* Configure Regular Channel
\*/
sConfig.Channel = ADC\_CHANNEL\_1; // Gunakan PA1 (ADC\_IN1) untuk sensor
sConfig.Rank = ADC\_REGULAR\_RANK\_1;
sConfig.SamplingTime = ADC\_SAMPLETIME\_1CYCLE\_5;
if (HAL\_ADC\_ConfigChannel(\&hadc1, \&sConfig) != HAL\_OK) {
Error\_Handler();
}
}
/\*\*
* @brief GPIO Initialization Function
* @param None
* @retval None
\*/
void MX\_GPIO\_Init(void) {
GPIO\_InitTypeDef GPIO\_InitStruct = {0};
/\* GPIO Ports Clock Enable \*/
\_\_HAL\_RCC\_GPIOD\_CLK\_ENABLE();
\_\_HAL\_RCC\_GPIOA\_CLK\_ENABLE();
\_\_HAL\_RCC\_GPIOB\_CLK\_ENABLE();
/\*Configure GPIO pin Output Level \*/
HAL\_GPIO\_WritePin(GPIOB, GPIO\_PIN\_10 | GPIO\_PIN\_11 | GPIO\_PIN\_12 | GPIO\_PIN\_13 | GPIO\_PIN\_14 | GPIO\_PIN\_8 | GPIO\_PIN\_9, GPIO\_PIN\_RESET);
/\*Configure GPIO pins : PB10 PB11 PB12 PB13
PB14 PB8 PB9 \*/
GPIO\_InitStruct.Pin = GPIO\_PIN\_10 | GPIO\_PIN\_11 | GPIO\_PIN\_12 | GPIO\_PIN\_13 | GPIO\_PIN\_14 | GPIO\_PIN\_8 | GPIO\_PIN\_9;
GPIO\_InitStruct.Mode = GPIO\_MODE\_OUTPUT\_PP;
GPIO\_InitStruct.Pull = GPIO\_NOPULL;
GPIO\_InitStruct.Speed = GPIO\_SPEED\_FREQ\_LOW;
HAL\_GPIO\_Init(GPIOB, \&GPIO\_InitStruct);
/\*Configure GPIO pin : PA1 \*/
GPIO\_InitStruct.Pin = GPIO\_PIN\_1;
GPIO\_InitStruct.Mode = GPIO\_MODE\_ANALOG;
HAL\_GPIO\_Init(GPIOA, \&GPIO\_InitStruct);
}
void Error\_Handler(void) {
/\* User can add his own implementation to report the HAL error return state \*/
\_\_disable\_irq();
while (1) {
}
}
\#ifdef USE\_FULL\_ASSERT
void assert\_failed(uint8\_t *file, uint32\_t line) {
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
}
\#endif /* USE\_FULL\_ASSERT \*/
